先端チップを作る装置は、ほぼ世界で1社の独占だった — その牙城に、中国が国産の露光装置で穴を開け始めた

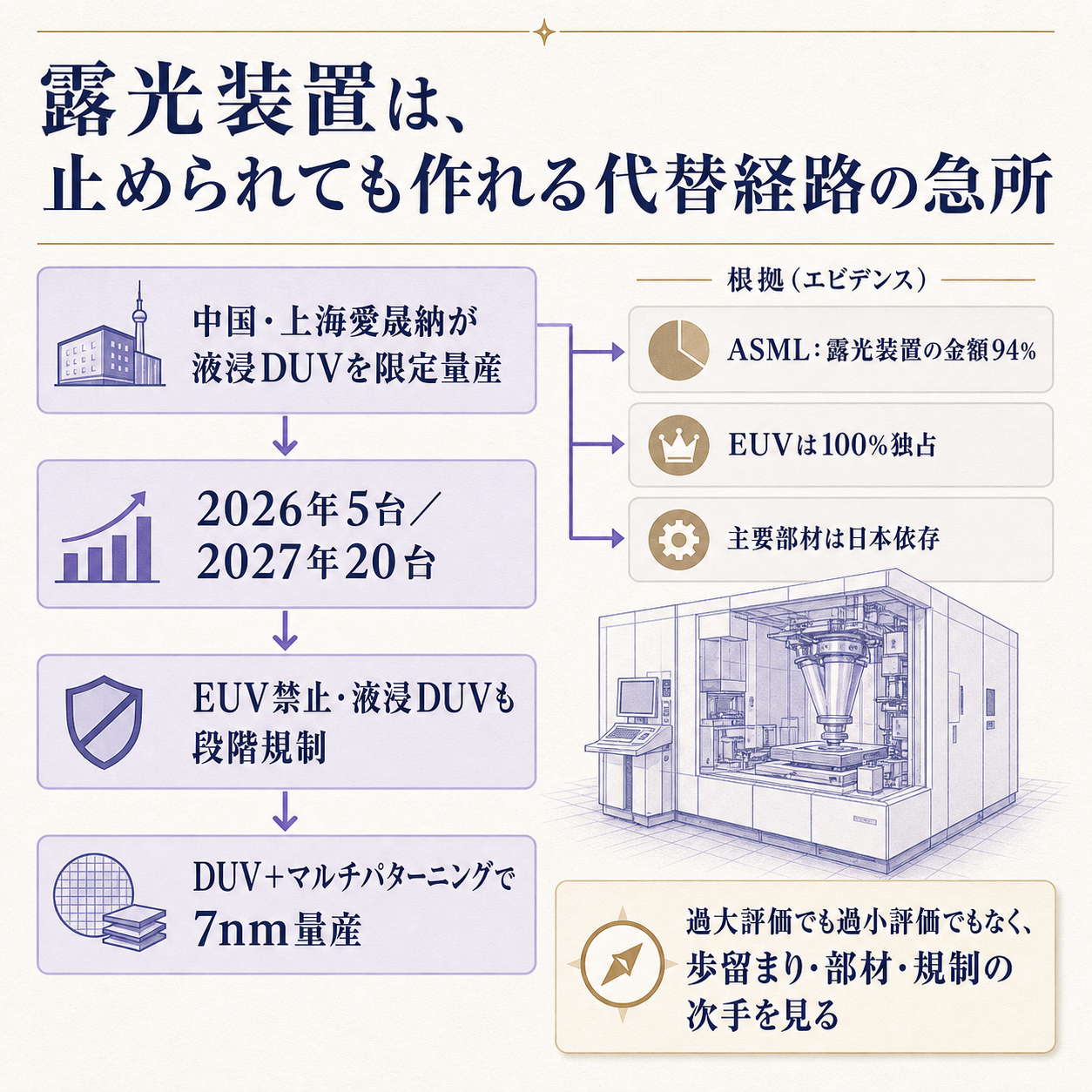

半導体づくりで最後まで他国が真似できなかった工程が、光で回路を焼き付ける「露光」です。その心臓部の装置は、実質的に世界で1社が握ってきました。オランダのASMLです。

2026年7月28日、その牙城に中国が国産機で穴を開け始めた、という報道が流れました。
中国が自前の露光装置の量産を始めたというものです。
ただし焼き付ける精度は最上位ではなく、台数もごくわずか。
これは「中国が追いついた」話ではなく、「締め出されても自分で作れる道を確保し始めた」話です。
過大にも過小にも読まず、何がどこまで変わったのかを分けて見ていきます。

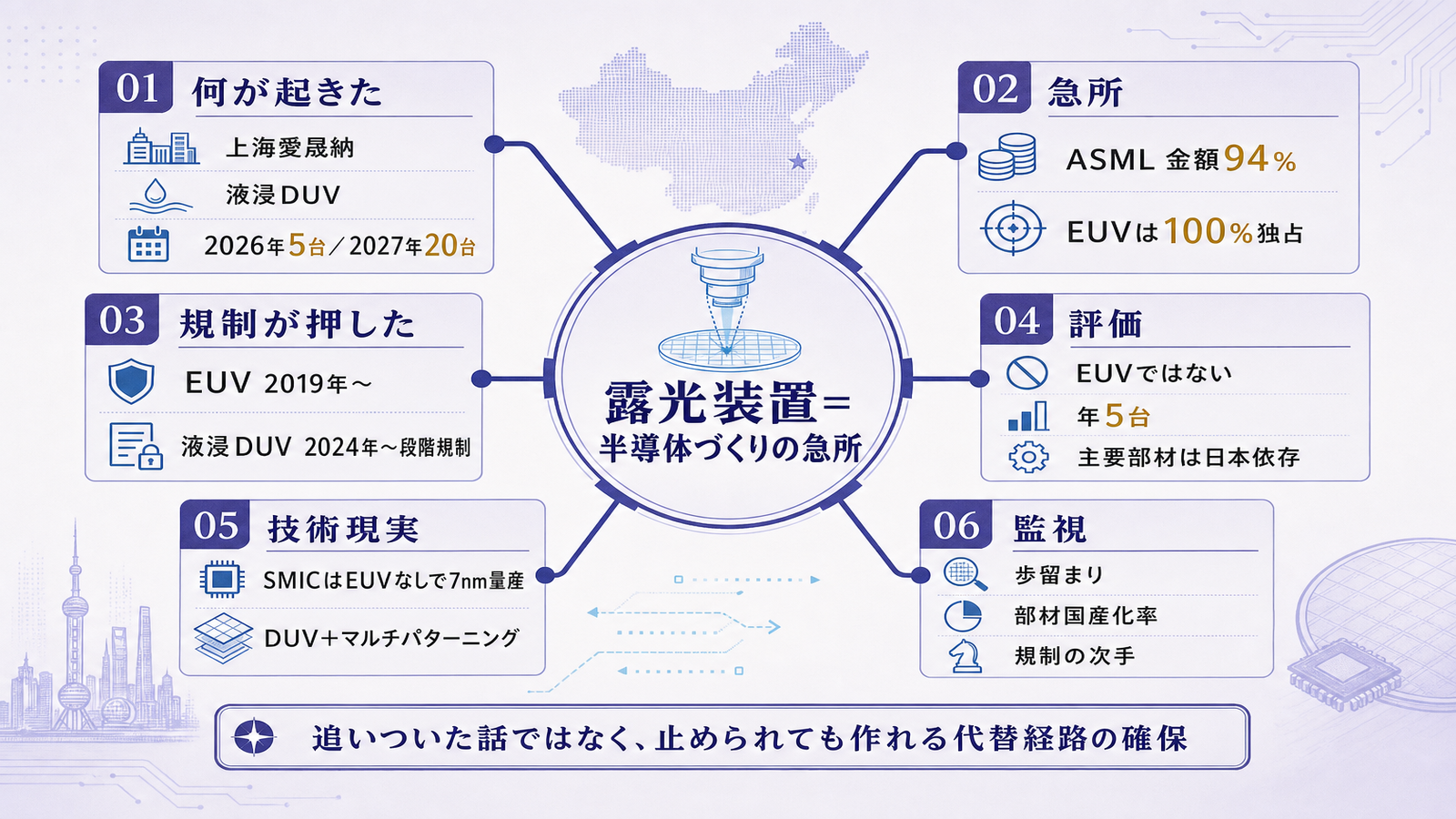

何が起きたか

中国が、国産の液浸DUV露光装置の量産を限定的に始めた、とロイターが報じました。 生産の主体は、2023年8月に設立された国有企業・上海愛晟納電子科技集団（Shanghai Aishengna）です。
登録資本は7億元（約10億ドル）で、株主は上海電気集団などの国有勢です。

この会社は、中国が長年開発してきた露光装置メーカーSMEE（上海微電子装備）と、新興のYuliangsheng（上海宇量昇）の技術陣を統合してできました。
バラバラだった国産露光の開発力を、一つの国有の器に束ねた形です。
台数の計画は下表のとおりで、まだ試作から量産へ移る入り口の規模です。

初年の量産は約5台、翌2027年で約20台にとどまります。
しかも一部の主要部材はいまも日本から輸入しており、部材の遅れが今年の生産を抑えたと報じられています。
性能や仕上がりの品質はASML機に及ばず、追加の検証が要る段階だとされます。
「作れる」段階に入ったが、「大量に安定して作れる」段階ではない——ここが出発点の事実です。

なぜ露光装置が「急所」なのか

半導体の製造装置の中でも、露光装置だけは1社にほぼ握られていて、そこを止められると先端チップが作れなくなります。 だからこの工程は、供給網の急所と呼ばれます。

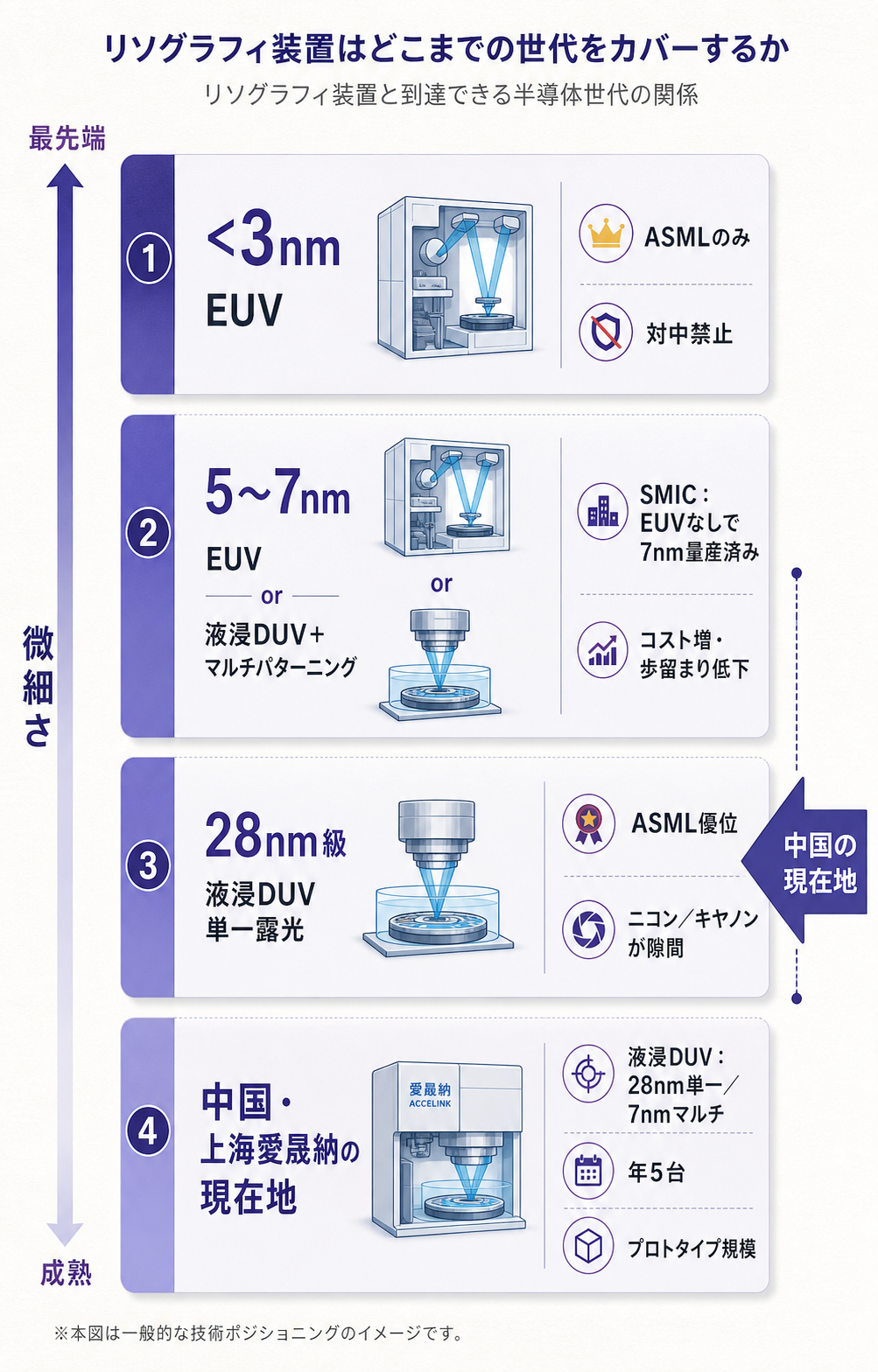

露光は、回路のパターンを光でウェハーに焼き付ける工程です。
どこまで細かい線を描けるかが、そのままチップの世代を決めます。
この装置の市場は、金額ベースでASMLが約94%を占め、日本のニコンとキヤノンが残りを分け合うだけの、極端に偏った構造です。

さらに世代別に見ると、偏りはもっと深くなります。
最先端の回路を描くEUV（極端紫外線）露光装置は、ASMLが事実上100%を独占し、他社は作れません。
その一段下の液浸DUVでも、ASMLのシェアは85%を超えます。
今回中国が作り始めたのは、この液浸DUV——先端の最上位ではなく、その手前の主力装置です。

装置の値段も桁違いです。
液浸DUV1台がおおむね数千万ドル、最先端のEUVは1台150〜380億円規模とされます。
1社が、これだけ高価で代替のきかない装置を握っている——この事実が、半導体を「誰に作らせ、誰に作らせないか」を国が左右できる理由になっています。露光装置は、チップ産業ののど元を押さえる蛇口なのです。

輸出規制が国産化を押した

中国が国産機を急ぐのは、ASML製の装置を段階的に締め出されてきたからです。 追いつくための挑戦というより、断たれても困らないための備えという性格が濃くなっています。

対中規制は、上位の装置から順に降りてきました。時系列で見ると、締め付けが液浸DUVの下位機種にまで及んできた流れがわかります。

止められて痛いのは、新規購入だけではありません。
すでに中国の工場に入っている装置も、保守や部品供給を断たれれば、やがて動かせなくなります。
「買えない」だけでなく「直せない」リスクが、自前の装置を持つ動機を押し上げました。

規制の効果は、ASML側の数字にも表れています。
ASMLの売上に占める中国向けの比率は、2024年の約36%（一部四半期ではピーク約41%）から2025年に約33%へ下がり、2026年は約20%へ落ちる見通しです。
世界最大の顧客だった中国市場が、規制で細っていく——その裏側で、中国は国産化の速度を上げています。

「5台」をどう評価するか

この国産化は、過大評価も過小評価もすべきではありません。 「中国がASMLに追いついた」でもなければ「たいしたことはない」でもない、その中間に本当の意味があります。

まず、過大評価を戒める側から。
今回作られたのはEUVではなく液浸DUVで、先端の最上位ではありません。
台数も年5台で、ASMLが年に約130台の液浸DUVを出荷するのと比べれば、試作に毛が生えた規模です。
主要部材は日本頼みのままで、独立系の分析は中国が商用規模の液浸DUVを持つのは2030年代半ばと見ています。
中国のこれまでの国産露光（SMEE）は90nm級の量産にとどまり、28nmは長く「開発中」のままでした。
一足飛びの逆転ではありません。

規模の差も直視すべきです。
中国の一つの大型工場だけでも、露光装置は数十台単位で必要になります。
年5台では、まず1ラインを部分的に賄うのがやっとで、国全体の需要を置き換える水準には遠く及びません。
しかもASML機は1台数千万ドルと高価なぶん、性能・稼働・保守までを含めた「使い倒せる完成度」で長年鍛えられてきました。
台数だけでなく、その完成度に追いつくにはさらに時間がかかります。

一方で、過小評価も禁物です。

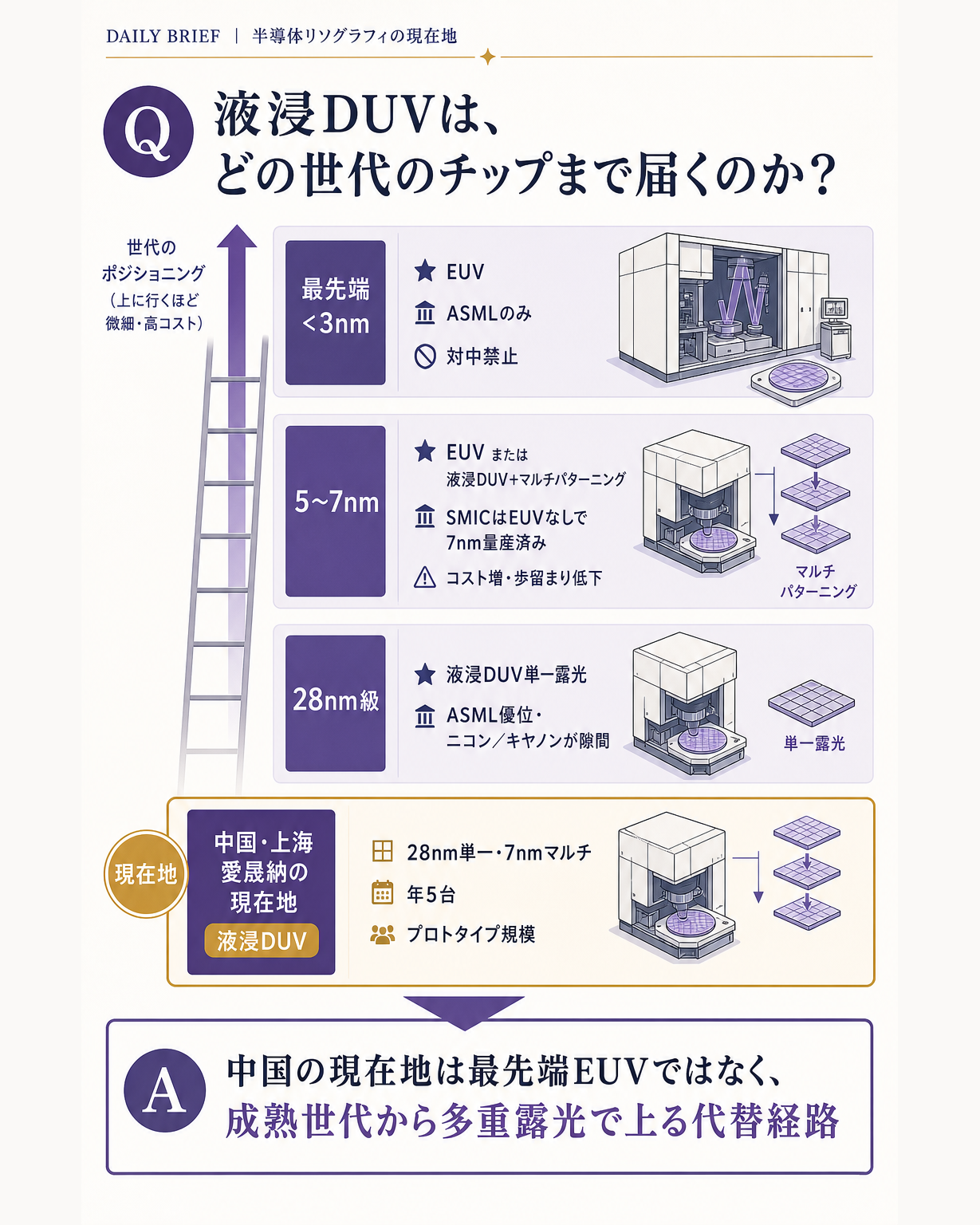

液浸DUVでも、露光を複数回に分けるマルチパターニングを重ねれば7nm級まで届きます。
実際、SMICはEUVを使わずにDUVとマルチパターニングで既に7nmを量産し、Huaweiの最新スマホ向けチップに載せています。
先端の入り口である7nmは、EUVなしでも作れることが実証済みなのです。
ただしマルチパターニングは、同じ層を何度も露光して細い線を作る力業で、工程数が増え、時間もコストもかさみ、歩留まりも落ちます。
5nmへ進むほどこの負担は重くなり、EUVの代わりを完全には務められません。

背景には、中国の半導体自立がまだ道半ばである現実もあります。
「Made in China 2025」は半導体の自給率70%を掲げましたが、実際の自給率は約30%にとどまります。
製造装置の国産化率も、2023年の約9.6%から足元で約35%へ上がってきたとはいえ、露光装置のような急所ほど輸入依存が残ります。
今回の国産機は、その最後の空白を自前で埋めにいく一手という位置づけです。

つまり今回の一歩の意味は、性能で並んだことではなく、供給を断たれても回路を焼き続けられる「代替の蛇口」を中国が国内に持ち始めたことにあります。
細くて質の劣る蛇口でも、ゼロと1では意味がまったく違います。
規制で締め上げるほど国産化を促す——この皮肉な循環が、数字になって現れ始めた瞬間です。

この構図は、日本にも直接効いてきます。
ニコンとキヤノンは、ASMLが握れない液浸DUVの隙間で存在感を持つ数少ないメーカーです。
中国が国産機を育てれば、まず影響を受けるのはASMLより、この下位・中位市場を分け合ってきた日本勢かもしれません。
同時に、中国国産機がなお日本製の部材に頼っている点は、日本の部材・部品メーカーにとっては当面の商機でもあります。規制と国産化のはざまで、日本の立ち位置は「装置の競争相手」と「部材の供給者」に割れている——そこを分けて見るのが、この報道の実務的な読み方になります。

見立てと監視ポイント

「国産化がどこまで進むか」を追うなら、見出しの台数ではなく次の3点が動くかを見ます。

• 量産台数と歩留まりの実際——計画は2026年5台・2027年20台ですが、量産で問われるのは台数より、その装置が安定して良品を作れるかです。歩留まりと稼働の実績が伴って初めて、HVM（大量生産）能力と言えます。
• 主要部材の国産化率——いまも一部の部材は日本頼みです。この輸入依存が国産部材に置き換わるほど、規制で止められにくい装置になります。装置の国産化率（現状約35%）の伸びが、自立の本当の物差しです。
• 規制の次の一手と中国向け市場の細り方——ASMLの中国向け売上比率は約20%へ低下見通しです。規制がさらに液浸DUVの標準機や保守へ及べば、国産化の圧力は一段強まります。締め付けと国産化のどちらが速いかが、供給網の分岐点になります。

腹落ち確認の問い

同じ「国産化に成功」という見出しでも、産業構造を実際に動かす一歩と、象徴的なだけで実力は伴わない一歩があります。
中国の今回の液浸DUV量産は、どちらに近いでしょうか。
台数・精度・部材の3点を思い出して考えてみてください。
